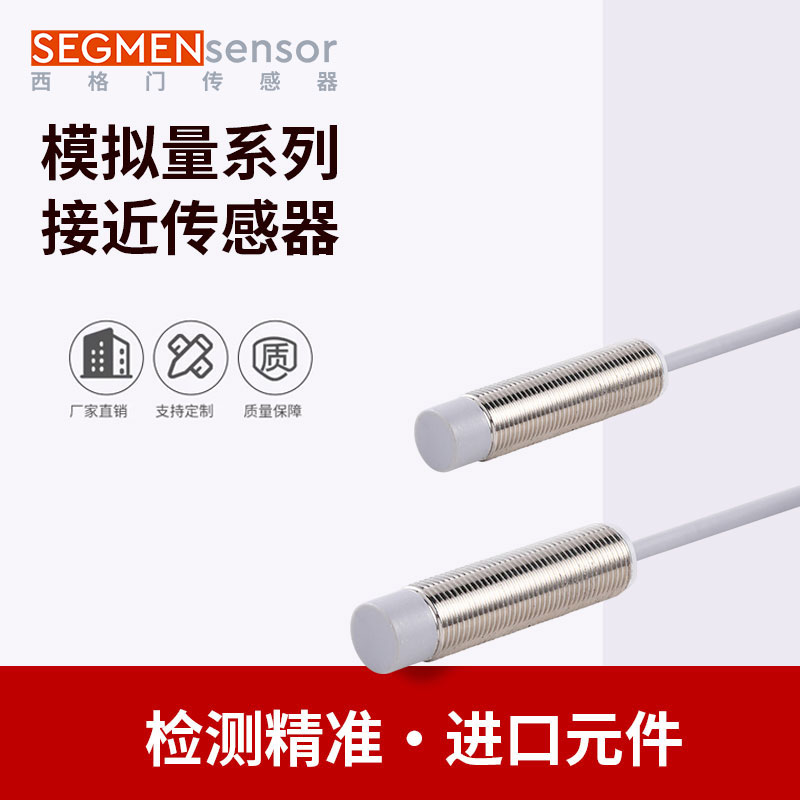

模拟量系列电感接近传感器的原理与工业应用

在工业自动化、机械控制及精密测量领域，传统的开关型电感接近传感器已无法满足连续距离检测、动态位置反馈等复杂需求。模拟量系列电感接近传感器通过输出连续电信号（如4-20mA、0-10V或数字接口），实现了对金属物体距离的量化感知，成为智能制造升级的关键组件。本文将系统解析其工作原理、技术特性及典型应用场景。

一、模拟量电感接近传感器的原理

与开关型传感器仅提供“有/无”信号不同，模拟量电感接近传感器通过电磁感应强度与距离的连续映射关系，输出与被测物体距离成比例的线性或非线性电信号。其工作原理可分为三个阶段：

1.电磁场生成与涡流效应

   传感器内部的高频振荡电路（通常为50kHz-1MHz）驱动线圈产生交变磁场。当金属物体进入磁场范围时，磁场能量被吸收并转化为涡流，导致线圈的等效阻抗（感抗XL）变化。

2.信号转换与线性化处理

   阻抗变化引起振荡电路电流波动，通过检波电路转换为直流电压信号。难点在于距离-电压的非线性关系（反比例特性），需通过以下技术实现线性补偿：

   -分段线性化算法：在MCU中预设不同距离段的校准系数

   -多线圈差分设计：利用两组线圈的磁场叠加抵消非线性误差

   -温度补偿电路：采用NTC热敏电阻修正温漂影响

3.标准化输出

   经放大和滤波后的信号被转换为工业标准信号：

   -电压型：0-10V（短距离高精度）

   -电流型：4-20mA（抗干扰长距离传输）

   -数字接口：IO-Link、RS-485（支持参数远程配置）

二、关键技术特性与性能优化

1.线性度与分辨率

   - 高端传感器可实现?0.5%FS的线性误差（如测量范围0-20mm时，误差≤0.1mm）

   - 通过24位ADC实现微米级分辨率，适用于精密机床对刀

2.动态响应特性

   - 带宽可达1kHz，支持高速运动物体的实时追踪（如机械臂末端位移监测）

   - 优化策略：降低线圈电感量（采用空心线圈）、提高振荡频率

3.抗干扰设计

   -磁场屏蔽：多层坡莫合金包裹线圈，抑制外部电磁干扰

   -共模滤波：在信号链中集成仪表放大器，抑制50Hz工频噪声

   -电缆防护：双绞屏蔽电缆%2B法拉第接地，确保百米级传输稳定性

4.环境适应性

   - 工作温度：-40℃~%2B125℃（汽车发动机舱应用）

   - 防护等级：IP67/IP69K（食品加工湿区环境）

三、典型工业应用场景分析

1.精密机械加工

   -场景：数控机床刀具磨损监测

   -需求：实时检测刀具与工件的微米级间距变化

   -方案：选用0-5mm量程、0.1μm分辨率的模拟量传感器，输出4-20mA信号接入PLC，触发自动补偿系统

2.自动化装配线

   -场景：机器人抓取金属零件的姿态校准

   -挑战：需同步检测X/Y/Z三轴偏移量

   -方案：部署三组模拟量传感器（量程?10mm），通过EtherCAT总线传输位置数据，实现亚毫米级闭环控制

3.风力发电设备

   -场景：发电机轴承轴向位移监测

   -痛点：传统接触式传感器易受振动损坏

   -方案：IP68防护的模拟量电感传感器，非接触测量0-50mm位移，通过FFT分析振动频谱预测故障

4.钢铁连铸生产线

   -场景：钢坯厚度在线检测

   -难点：高温（800℃）导致普通传感器失效

   -创新设计：采用水冷套筒%2B陶瓷感应面，耐高温版本可稳定工作在1200℃环境

四、选型与调试要点

1.关键参数匹配

   -量程选择：实际测量距离应占满量程的20%-80%（避免边缘非线性区）

   -输出类型：4-20mA适合远距离传输；0-10V适合高精度短距离应用

   -目标材料补偿：针对不同金属（钢、铝、铜）需启用材料校正系数

2.安装注意事项

   - 避免邻近金属干扰：侧向安装距离≥3倍传感器直径

   - 动态场景校准：在运动速度下进行线性度验证

3.故障诊断

   -输出漂移：检查供电电压稳定性（推荐?1%精度电源）

   -信号波动：检测接地回路是否形成共模干扰

五、未来技术发展趋势

1.智能化升级

   - 集成自诊断功能（如线圈断线检测、温度过载报警）

   - 支持AI边缘计算，直接输出距离-时间微分信号（速度/加速度）

2.多物理量融合

   - 复合型传感器：同时输出距离%2B温度%2B振动数据（用于预测性维护）

3.新材料突破

   - 超导线圈：提升检测距离至传统产品的3倍以上

   - 柔性PCB线圈：实现曲面安装与异形空间检测

结语

模拟量电感接近传感器通过将电磁感应原理与精密信号处理技术结合，突破了传统二值化检测的局限，为工业自动化提供了连续、的空间感知能力。其在高端制造、能源装备等领域的成功应用，标志着工业传感技术从“定性判断”向“定量分析”的跨越。随着工业物联网的深化，这类传感器将成为构建数字化工厂的感知节点。
