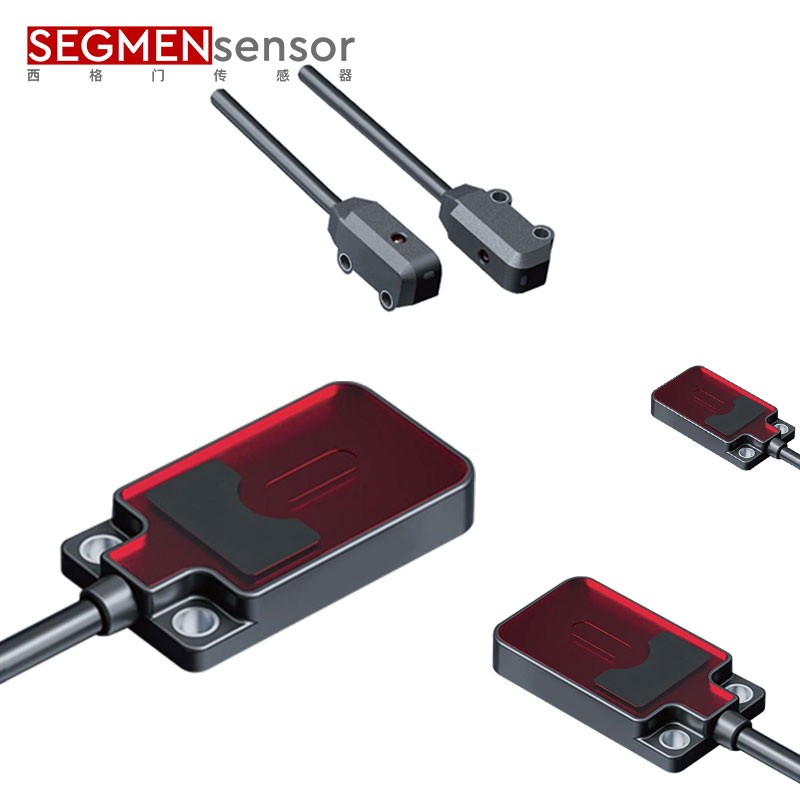

西格门微型光电漫反射型传感器的技术解析与场景创新

在自动化设备、智能家居、医疗检测等领域，对物体存在性、距离及表面状态的非接触检测需求持续增长。微型光电漫反射型传感器凭借单侧安装、适应复杂表面、抗环境干扰等特性，成为空间受限场景下的优选方案。本文从原理创新、技术优势及跨行业应用三方面，剖析这一传感器的技术价值。

---

一、原理：光反射强度与距离的精密关联

光电漫反射型传感器将发射器（红外LED或激光二极管）与接收器（光电晶体管/二极管）集成于同一模块，其工作原理基于物体表面对光线的反射特性。当发射光照射到被测物体时，部分光线经漫反射返回接收器，光强随物体距离与表面特性变化，通过光电转换与信号处理获得检测结果。

技术模型与公式：

接收光强 \( I_r \) 与发射光强 \( I_t \)、距离 \( d \)、反射率 \( \rho \) 的关系可近似为：

\[ I_r = I_t \cdot \frac{\rho \cdot A}{d^2} \cdot e^{-\alpha d} \]

其中，\( A \) 为接收器有效面积，\( \alpha \) 为介质衰减系数。传感器通过检测 \( I_r \) 的变化判断物体存在或距离。

关键技术突破：

1. 调制解调抗干扰：发射端采用38kHz脉冲调制，接收端同步解调滤除环境光（如日光灯100Hz频闪），信噪比提升至60dB以上。

2. 自适应增益控制（AGC）：动态调整发射功率或接收灵敏度，补偿不同材质（如黑色橡胶ρ≈0.1、白色纸张ρ≈0.9）的反射率差异，检测距离稳定性提升30%。

3. 多光束聚焦设计：微型菲涅尔透镜或DOE（衍射光学元件）将光束聚焦为0.5mm光斑，实现毫米级分辨率。

例如，在手机屏幕自动亮度调节中，传感器以1mm检测距离识别用户面部接近，误触发率<0.01%。

---

二、卖点：微型化与智能算法的融合优势

1. 单侧安装与空间节省

   无需对射型传感器的两端对位，尺寸达2mm?2mm?1mm（如Vishay VCNL36687S），可嵌入TWS耳机腔体检测佩戴状态。

2. 复杂表面适应性

   通过AI算法学习材质反射特性，支持检测透明玻璃（ρ≈0.05）、镜面金属（高镜面反射干扰）等传统难点。在化妆品灌装线中，可识别玻璃瓶与液位，精度?0.1mm。

3. 多模式检测能力

   - 存在检测：检测物体有无（如打印机缺纸报警）；

   - 距离测量：10mm~500mm范围内精度?1%（如AGV避障）；

   - 表面状态识别：通过反射光波动判断液体泡沫或粉末堆积（如咖啡机奶泡厚度监测）。

4. 极端环境耐受性

   - 温度范围：-40℃~105℃（汽车引擎舱线束检测）；

   - 抗污染：IP69K防护等级，耐受高压水冲洗（食品加工设备）；

   - 抗振动：MEMS固封工艺，在30G振动下误差<0.1%。

5. 低功耗与智能化

   工作电流低至50μA（待机模式0.1μA），集成I?C接口输出数字信号，可直接连接MCU。智能垃圾桶通过传感器检测手势轨迹，功耗仅1mW。

---

 三、典型应用场景：从工业到消费终端的革新

1. 工业自动化：柔性生产的感知神经

- 精密定位：在3C产品组装线上，0.2mm精度的传感器引导机械臂抓取微型连接器，良率提升至99.95%。

- 物料识别：通过反射光谱差异区分金属螺钉与塑料垫片，分拣速度1200件/分钟。

- 设备安全：检测数控机床刀具断裂（反射光突降），触发停机保护，响应时间<1ms。

2. 消费电子：人机交互的隐形推手

- 智能手机：屏下传感器检测口袋环境，防止误触；折叠屏手机通过多节点传感器监测弯折角度。

- 智能卫浴：马桶盖板内置传感器检测人体接近，自动开盖并调节夜灯亮度。

- AR/VR设备：头盔内侧传感器识别佩戴状态，配合眼球追踪优化渲染区域。

3. 医疗与生命科学：精准检测的守护者

- 输液监控：检测输液管中液滴频率，误差<2滴/分钟，同步预警堵塞或气泡。

- 手持诊断仪：通过皮肤反射光强度无创检测血红蛋白浓度，精度媲美实验室设备。

- 手术导航：微型传感器阵列实时追踪内窥镜位置，定位误差<0.3mm。

4. 智能家居与物联网：智慧生活的基石

- 家电控制：油烟机通过手势反射信号调节风量，识别准确率>98%。

- 安防系统：门窗传感器检测异常开合，抗宠物误触发算法降低误报率90%。

- 农业物联网：温室中监测植物叶片湿度，反射光数据联动灌溉系统。

---

 四、未来趋势：多维度技术融合

1. 光谱扩展与多模态感知

   集成UV/IR多波段光源，同步检测物体距离、材质与温度。例如，冷链物流中同时监控包装完整性与内部温度。

2. AI边缘计算赋能

   内置轻量化神经网络（如TinyML），实时分析反射光波形。工业场景中可自主判断金属零件锈蚀程度并分级。

3. 柔性可穿戴集成

   采用柔性OLED光源与有机光电探测器，制成电子皮肤贴片，监测关节运动或脉搏波形。

4. LiDAR级精度微型化

   dToF（直接飞行时间）技术与VCSEL激光器结合，实现亚毫米级测距（如智能眼镜的虚拟键盘投影定位）。

---

 结语

微型光电漫反射型传感器以单侧检测、环境适应性强、功能可扩展等优势，持续推动工业智能化与消费电子体验升级。随着光谱技术、AI算法与柔性电子的发展，其应用边界将进一步拓展，成为人机交互、精准医疗、万物互联的感知单元，为智能世界提供“”检测能力。
